產品特點：
《全液壓掘進鉆車》行業標準和《履帶式露天液壓鉆車》行業標準起草單位
KJ311型全液壓掘進鉆車---2014年浙江省裝備制造業重點領域首臺（套）產品、2014年浙江制造精品、2015年浙江省優秀工業產品

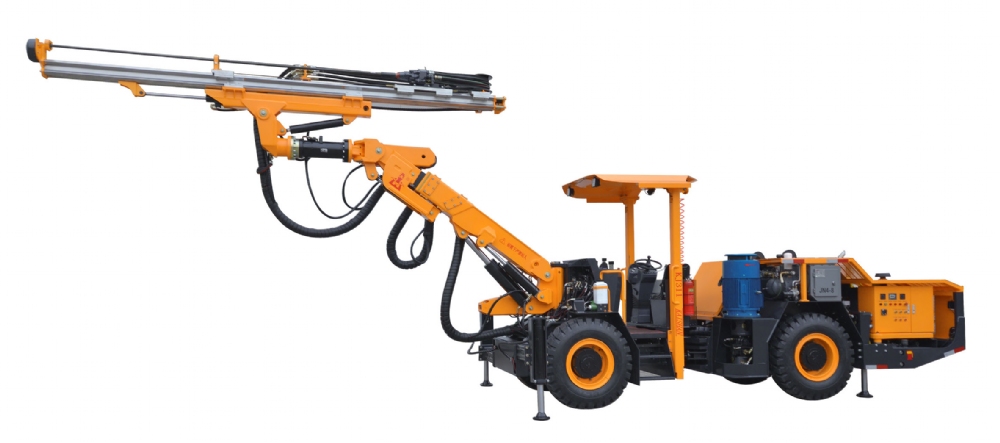

KJ311型全液壓掘進鉆車適用于12-35平方米斷面的硬巖礦山掘進作業。
堅固的萬向鉆臂具有最佳斷面覆蓋形狀，推進梁360度翻轉和自動持平便于快速方便地實現鉆孔定位。鉆臂同時還可用于側向開石門和錨桿鉆孔作業。
鉆車布置確保司機視野良好。布置平衡，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速，安全地行駛。
高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度, 降低釬具消耗并提高設備的完好率。
寬敞的作業空間和一系列自動功能有助于司機集中精力安全,快速,準確地鉆進。
各個維修保養部位均受到良好的保護同時又易于通達維護。
產品參數：

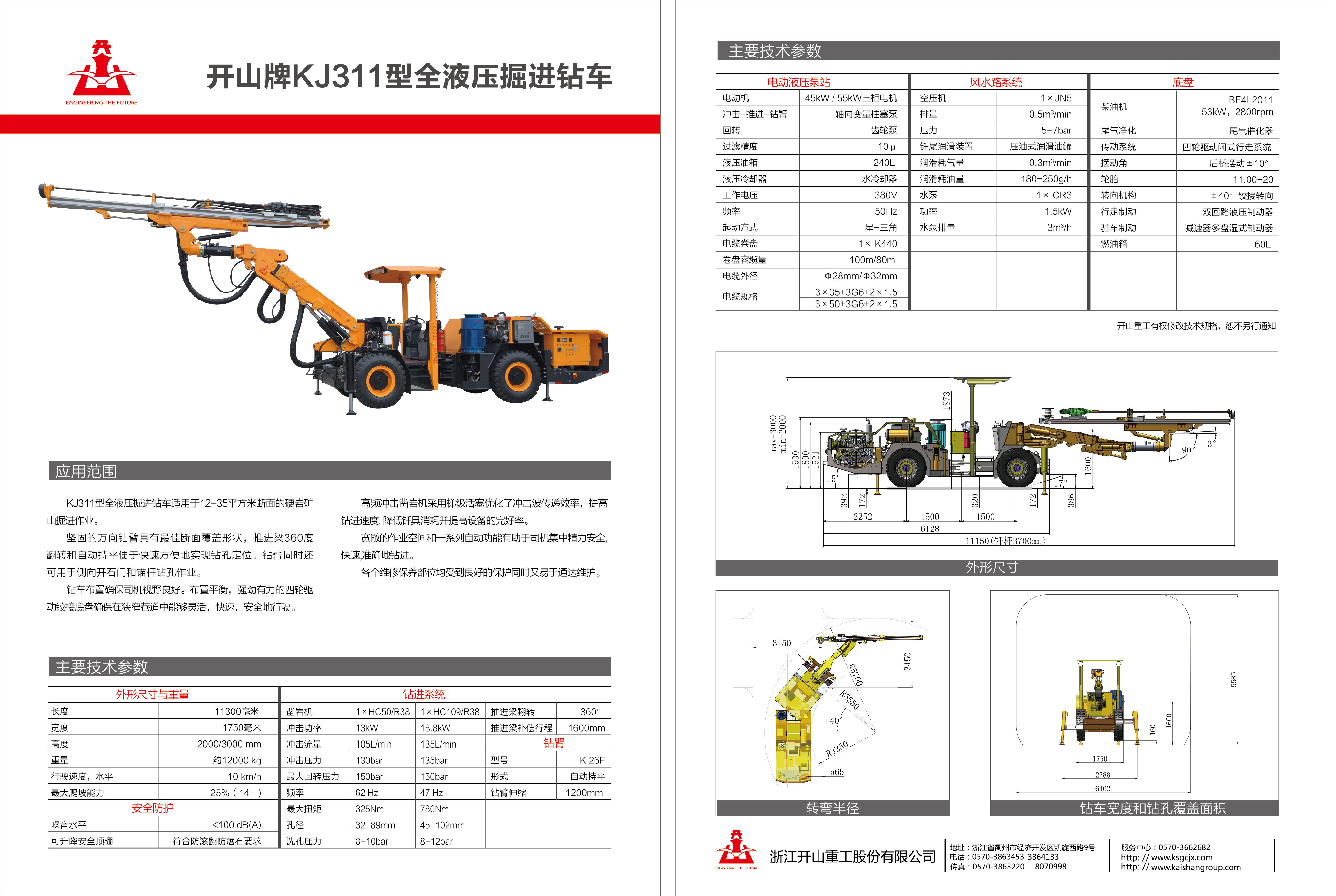

KJ311型全液壓掘進鉆車主要技術參數主要技術參數
外形尺寸與重量 |
長度 | 11300mm |
寬度 | 1750mm |
高度 | 2000/3000 mm |
重量 | 約12000 kg |
行駛速度，水平 | 10 km/h |
最大爬坡能力 | 25%(14°) |
安全防護 |
噪音水平 | <100 dB(A) |
可升降安全頂棚 | 符合防滾翻防落石要求 |
鉆進系統 |
鑿巖機 | 1×HC50/R38 | 1×HC109/R38 |
沖擊功率 | 13kW | 18.8kW |
沖擊流量 | 105L/min | 135L/min |
沖擊壓力 | 130bar | 135bar |
最大回轉壓力 | 150bar | 150bar |
頻率 | 62 Hz | 47 Hz |
扭矩 | 325Nm | 780Nm |
孔徑 | 38-89mm | 45-102mm |
推進梁翻轉 | 360° |
推進梁補償行程 | 1600mm |
鉆臂 |
型號 | K26F |
形式 | 自動持平 |
鉆臂伸縮 | 1200mm |
電動液壓泵站 |
電動機 | 45kW/55kW三相電機 |
沖擊-推進-鉆臂 | 軸向變量柱塞泵 |
回轉 | 齒輪泵 |
過濾精度 | 10μ |
液壓油箱 | 240L |
液壓冷卻器 | 水冷卻器 |
工作電壓 | 380V |
頻率 | 50Hz |
起動方式 | 星-三角 |
電纜卷盤 | 1×K440 |
卷盤容纜量 | 100m/80m |
電纜外徑 | Φ28mm/Φ32mm |
電纜規格 | 3×35+3G6+2×1.5 |
3×50+3G6+2×1.5 |
風水路系統 |
空壓機 | 1×JN5 |
排量 | 0.5m3/min |
壓力 | 5-7bar |
釬尾潤滑裝置 | 壓油式潤滑油罐 |
潤滑耗氣量 | 0.3m3/min |
潤滑耗油量 | 180-250g/h |
水泵 | 1×CR3 |
功率 | 1.5kW |
水泵排量 | 3m3/h |
底盤 |
柴油機 | BF4L2011 53kW，2800rpm |
尾氣凈化 | 尾氣催化器 |
傳動系統 | 四輪驅動閉式行走系統 |
擺動角 | 后橋擺動±10° |
輪胎 | 11.00-20 |
轉向機構 | ±40°鉸接轉向 |
行走制動 | 雙回路液壓制動器 |
駐車制動 | 減速器多盤濕式制動器 |
燃油箱 | 60L |
